Descripción de producto

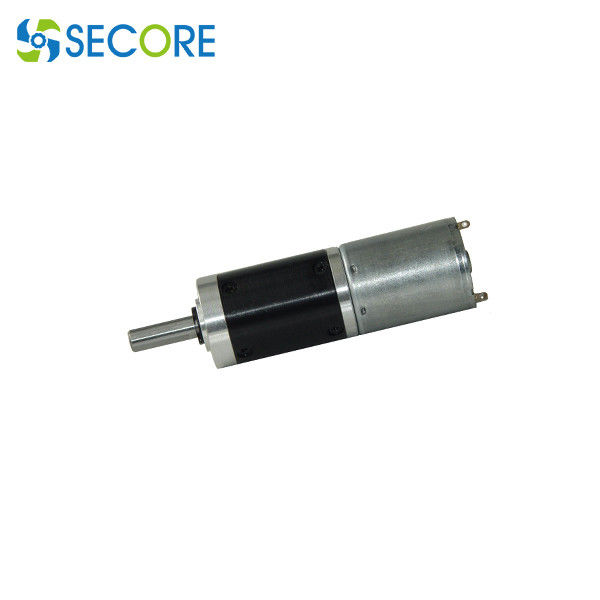

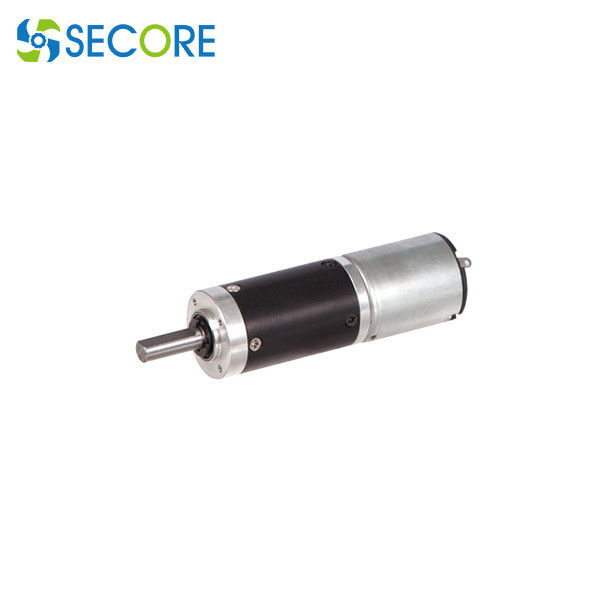

24m m miniatura no estándar cepillan el motor conmutado del engranaje de DC con el reductor del engranaje planetario
Características principales:
| Tipo del motor |
Cepille el motor conmutado de DC |
| Tipo de la caja de cambios |
Planetario |
| Diámetro |
Caja de cambios: 24m m; Motor de DC: 24m m |
| Voltaje nominal |
12V/24V DC o modificado para requisitos particulares |
| Ratio del engranaje |
~1:516 del 1:3.7 |
| Ninguna corriente de la carga |
60mA; 70mA; 100mA |
| Corriente nominal |
170mA; 240mA; 420mA |
| Ninguna velocidad de la carga |
4500rpm; 6000rpm; 10000rpm |
| Velocidad nominal |
3600rpm; 4800rpm; 7700rpm |
| Gama permitida de la carga |
los 0.1N.m ~ el 1.0N.m para el ciclo de trabajo S1 |
| Poder nominal |
0.9W; 1.5W; 3.1W |
| Grado del IP |
hasta IP68 |
Dimensión:
Parámetros técnicos del motor:
| Modelo |
Voltaje clasificado |
Velocidad sin carga |
Corriente sin carga |
Velocidad clasificada |
Esfuerzo de torsión clasificado |
De potencia de salida |
Corriente clasificada |
Esfuerzo de torsión de la parada |
Corriente de la parada |
| |
VDC |
RPM |
mA |
RPM |
mN.m |
W |
mA |
mN.m |
|
| DC2430-1245 |
12 |
4500 |
60 |
3600 |
2,5 |
0,9 |
170 |
12,5 |
0,5 |
| DC2430-1260 |
12 |
6000 |
70 |
4800 |
3 |
1,5 |
240 |
15 |
1 |
| DC2430-12100 |
12 |
10000 |
100 |
7700 |
4 |
3,1 |
420 |
16 |
1,6 |
Parámetros técnicos del motor del engranaje para DC2430-1245:
| Ratio de reducción |
3,7 |
5,2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
| Número de trenes de engranaje |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
| Longitud (l) milímetro |
25 |
25 |
31,6 |
31,6 |
38 |
38 |
38 |
38 |
38 |
44,4 |
44,4 |
44,4 |
44,4 |
| Velocidad sin carga RPM |
1213 |
869 |
321 |
237 |
167 |
88 |
63 |
45 |
32 |
24 |
17 |
12 |
8,7 |
| Velocidad clasificada RPM |
970 |
695 |
257 |
189 |
133 |
71 |
51 |
36 |
26 |
19 |
14 |
10 |
7 |
| Esfuerzo de torsión clasificado N.m |
0,008 |
0,012 |
0,028 |
0,038 |
0,055 |
0,093 |
0,13 |
0,18 |
0,25 |
0,31 |
0,43 |
0,5 |
0,5 |
| Carga máxima permitida en poco tiempo N.m |
0,15 |
0,15 |
0,6 |
0,6 |
0,6 |
1,2 |
1,2 |
1,2 |
1,2 |
1,5 |
1,5 |
1,5 |
1,5 |
Parámetros técnicos del motor del engranaje para DC2430-1260:
| Ratio de reducción |
3,7 |
5,2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
| Número de trenes de engranaje |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
| Longitud (l) milímetro |
25 |
25 |
31,6 |
31,6 |
38 |
38 |
38 |
38 |
38 |
44,4 |
44,4 |
44,4 |
44,4 |
| Velocidad sin carga RPM |
1617 |
1158 |
429 |
316 |
222 |
118 |
85 |
60 |
43 |
32 |
23 |
16 |
12 |
| Velocidad clasificada RPM |
1294 |
927 |
342 |
253 |
178 |
94 |
68 |
48 |
35 |
25 |
18 |
13 |
9,3 |
| Esfuerzo de torsión clasificado N.m |
0,01 |
0,014 |
0,037 |
0,051 |
0,073 |
0,13 |
0,16 |
0,25 |
0,35 |
0,46 |
0,5 |
0,5 |
0,5 |
| Carga máxima permitida en poco tiempo N.m |
0,15 |
0,15 |
0,6 |
0,6 |
0,6 |
1,2 |
1,2 |
1,2 |
1,2 |
1,5 |
1,5 |
1,5 |
1,5 |
Parámetros técnicos forDC2430-12100 del motor del engranaje:
| Ratio de reducción |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
| Número de trenes de engranaje |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
| Longitud (l) milímetro |
31,6 |
31,6 |
31,6 |
38 |
38 |
38 |
38 |
44,4 |
44,4 |
44,4 |
44,4 |
| Velocidad sin carga RPM |
714 |
526 |
370 |
196 |
141 |
100 |
72 |
53 |
38 |
27 |
19 |
| Velocidad clasificada RPM |
550 |
405 |
285 |
151 |
108 |
77 |
55 |
41 |
29 |
21 |
15 |
| Esfuerzo de torsión clasificado N.m |
0,045 |
0,062 |
0,087 |
0,15 |
0,21 |
0,29 |
0,41 |
0,49 |
0,69 |
0,96 |
1 |
| Carga máxima permitida en poco tiempo N.m |
1,2 |
1,2 |
1,2 |
2,5 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3 |
3 |
Dimensión:
Diámetro del motor: 24m m (adaptable)
longitud del eje: 13 milímetros (de adaptable)
diámetro del eje: 3.5m m (adaptable)
Proporcione el tamaño del motor, lleve el requisito, el voltaje de funcionamiento, la conversión sin carga, la corriente sin carga, la carga, la corriente de la parada, el etc, DE ADAPTAR SU MOTOR.
Sobre nosotros
La tecnología Co., Ltd de Shenzhen Secore se dedica profesionalmente a diverso de motores tales como motores sin cepillo de la C.C., motores cepillados de alto voltaje de la C.C., motores del engranaje, integra R&D, producción en masa, ventas y el servicio con 25 líneas de montaje magras (actualmente 3 líneas de montaje automáticas), la capacidad mensual de continuo creciendo 3 millones de unidades y ventas medias anuales valoran 40 millones de dólares.
Uso típico:
Automatización industrial: transportadores, operación rotatoria, sistema automático de la puerta, perseguidor solar etc.
Aparato eléctrico del hogar: cortacésped, trituradora de hielo, elevación de la escalera, aire-condición, masticando el juicer, el disposer de los residuos orgánicos, dispositivos de cocina, el etc.,
La industria del automóvil: sistemas de la lona del camión, bombas, silla eléctrica, enchufe, etc.
Equipo recreativo: limpiadores de la piscina, sistemas de la cubierta de la piscina, carrito de golf, máquinas de la diversión y otros lugares del entretenimiento, etc.
Ofimática: puertas automáticas, puertas del elevador, obturador del rodillo, cortinas, máquinas del sacador, instrumentos financieros, etc.
Equipo médico y de la atención sanitaria: toda clase de equipo de la atención sanitaria del masaje, de equipamiento médico, de etc.
