Descripción de producto

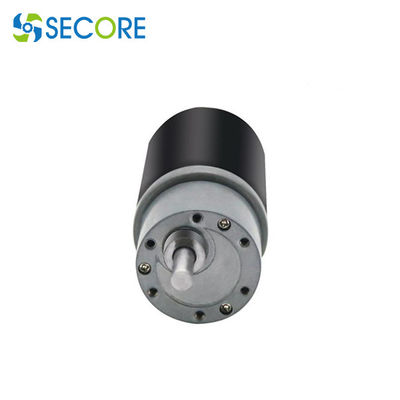

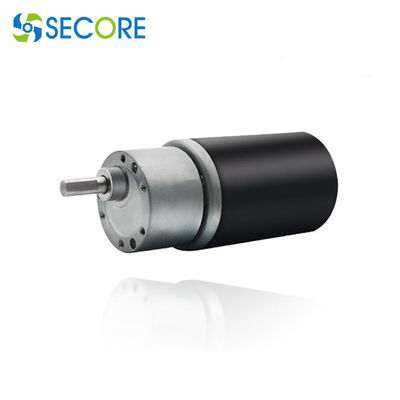

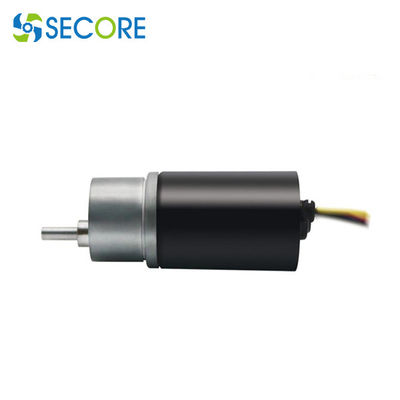

Motor sin cepillo modificado para requisitos particulares del engranaje de DC de la cortina del rollo con la velocidad Decelaration
Características principales:
DC sin cepillo adaptó el motor, el tamaño del motor es pequeño, el diámetro es 42m m, la velocidad puede alcanzar 3000rpm, el voltaje es 12-24V, y el poder es 20-100W. Este motor sin cepillo del imán permanente puede ser ampliamente utilizado: por ejemplo rollingcurtain automático, la bomba que se retuerce, el etc.
| Modelo |
Voltaje clasificado
(v) |
ninguna corriente de la carga
(a) |
ninguna velocidad de la carga
(RPM) |
Esfuerzo de torsión clasificado
(gf.cm) |
corriente clasificada
(a) |
velocidad clasificada
(RPM) |
esfuerzo de torsión de la parada
(gf.cm) |
corriente de la parada
(a) |
poder máximo
(w) |
| BLS4260 |
12 |
300 |
5000 |
500 |
2500 |
3400 |
1500 |
4 |
19,2 |
| BLS4260 |
24 |
140 |
5000 |
500 |
1300 |
3500 |
1700 |
4 |
21,8 |
| Modelo del motor del engranaje |
Voltaje (C.C.) |
Ratio de reducción |
4 |
20 |
100 |
190 |
370 |
516 |
| BLS4260-GB |
24V |
longitud del motor |
23 |
33 |
33 |
38 |
38 |
38 |
ninguna velocidad de la carga
(RPM) |
1188 |
238 |
48 |
25 |
13 |
9 |
velocidad clasificada
(RPM) |
831 |
166 |
33 |
18 |
9 |
6 |
Esfuerzo de torsión clasificado
(kg.cm) |
1,5 |
8 |
15 |
20 |
30 |
30 |
esfuerzo de torsión de la parada
(kg.cm) |
4,8 |
23,8 |
80 |
80 |
80 |
80 |
| |
|
|
|
|
|
|
|
|
| Modelo del motor del engranaje |
Voltaje (C.C.) |
Ratio de reducción |
4 |
20 |
100 |
190 |
370 |
516 |
| BLS4260-GB |
24V |
longitud del motor |
23 |
33 |
33 |
38 |
38 |
38 |
ninguna velocidad de la carga
(RPM) |
1188 |
238 |
48 |
25 |
13 |
9 |
velocidad clasificada
(RPM) |
831 |
166 |
33 |
18 |
9 |
6 |
Esfuerzo de torsión clasificado
(kg.cm) |
1,5 |
8 |
15 |
20 |
30 |
30 |
esfuerzo de torsión de la parada
(kg.cm) |
4,8 |
23,8 |
80 |
80 |
80 |
80 |
Análisis de elemento finito del MOTOR DESIGNER-ANSOFT
Estructura: las características estáticas análisis, modelo, abrochando, contacto, análisis pretensan y de la vibración
Calor: características de la conducción de calor de la estructura multifuncional
Dinámico: análisis del estado del movimiento y de la tensión de componentes
Vibración: Realice el tiempo dinámico, la frecuencia, y el análisis al azar del choque
Ventajas del análisis de simulación dinámica
* optimice el uso de los materiales del motor de reducir el peso y de reducir costes
* diseño electromágnetico razonable y diseño estructural para reducir ruido y la vibración
Uso típico:
Automatización industrial: transportadores, operación rotatoria, sistema automático de la puerta, perseguidor solar etc.
Aparato eléctrico del hogar: cortacésped, trituradora de hielo, elevación de la escalera, aire-condición, masticando el juicer, el disposer de los residuos orgánicos, dispositivos de cocina, el etc.,
La industria del automóvil: sistemas de la lona del camión, bombas, silla eléctrica, enchufe, etc.
Equipo recreativo: limpiadores de la piscina, sistemas de la cubierta de la piscina, carrito de golf, máquinas de la diversión y otros lugares del entretenimiento, etc.
Ofimática: puertas automáticas, puertas del elevador, obturador del rodillo, cortinas, máquinas del sacador, instrumentos financieros, etc.
Equipo médico y de la atención sanitaria: toda clase de equipo de la atención sanitaria del masaje, de equipamiento médico, de etc.
